Для каждой позиции указываем наружный и внутренний диаметр, массу, допуски и технологию производства.
- Пултрузия, намотка и roll-wrapped
- Контролируемые допуски и геометрия
- Стандартные и заказные размеры
- Механическая обработка по чертежам
- Документы и контроль качества партий

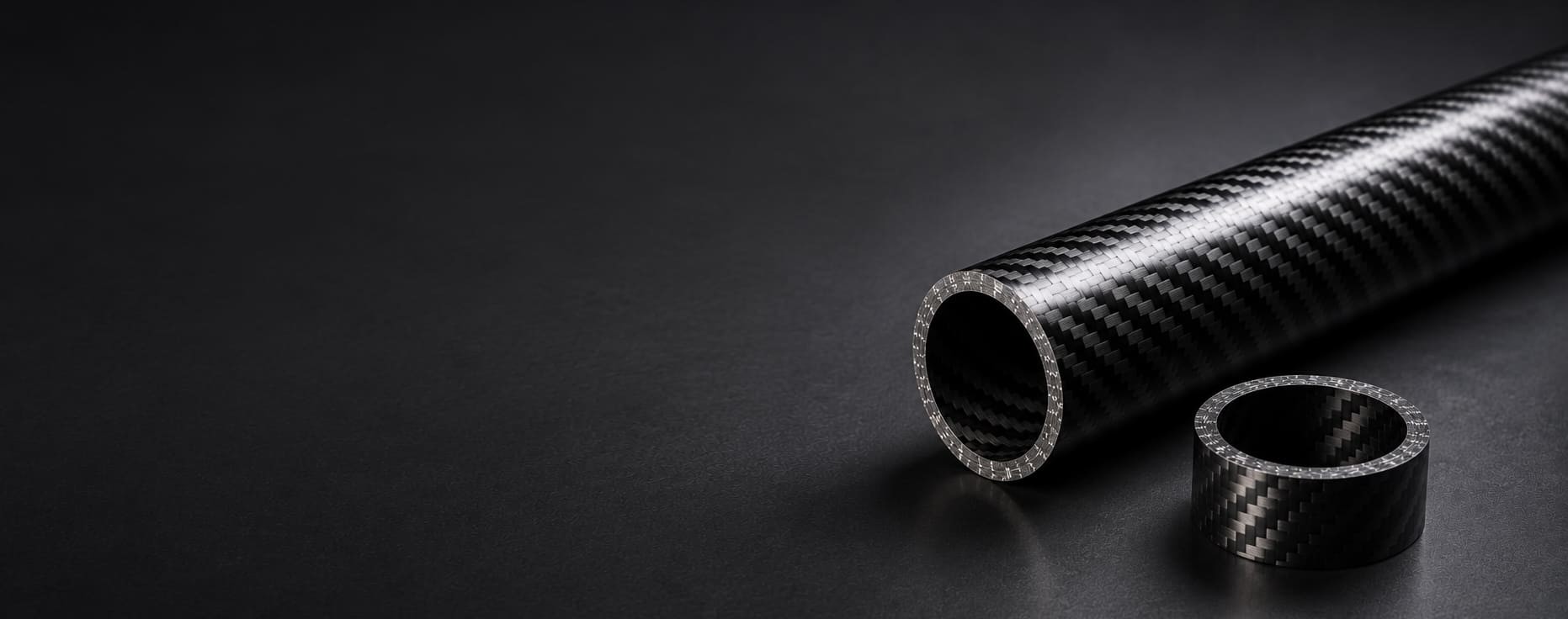

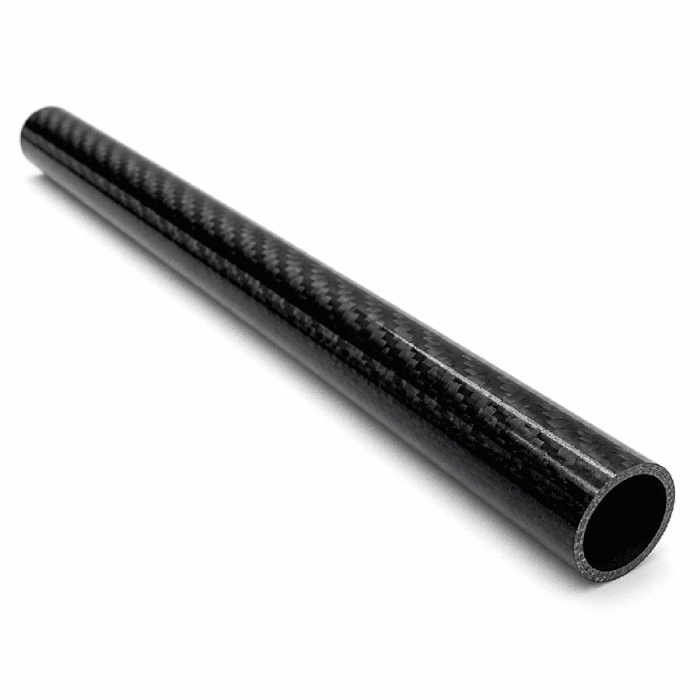

Каталог карбоновых труб
Поставляем стандартные изделия и изготавливаем по техническому заданию.

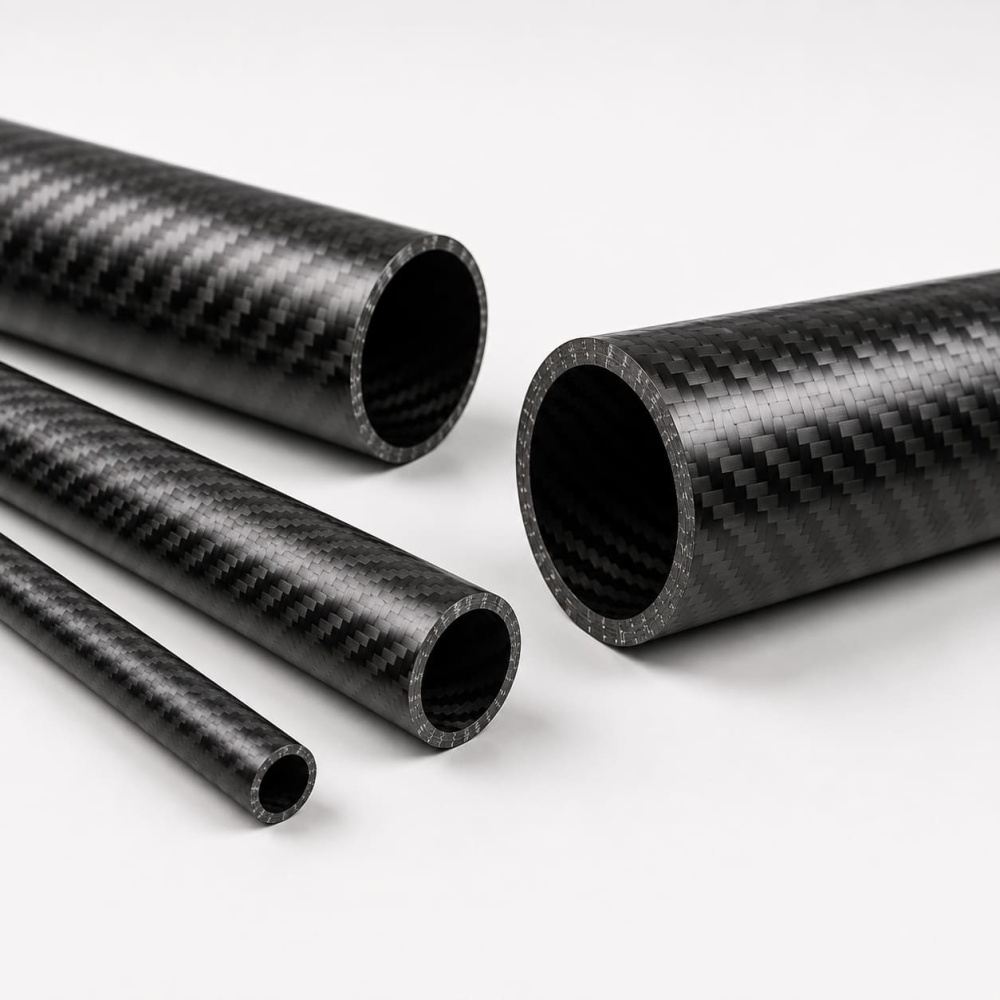

Как выбрать карбоновую трубу
Наружный диаметр и толщина стенки не дают полного представления о свойствах трубы. На жёсткость, сопротивление кручению и прочность крепежных узлов также влияют способ производства и направление укладки углепластиковых волокон.
При подборе учитывайте:
- направление и величину нагрузки;
- способ крепления;
- требования к массе конструкции;
- рабочую температуру;
- точность диаметра, овальности и прямолинейности;
- расположение антенн и бортовой электроники.
Технологии производства
Способ изготовления определяет механические свойства углепластиковой трубы и область ее применения. Универсальной технологии нет: выбор зависит от конструкции конкретного узла.
Для БПЛА способ изготовления особенно важен в узлах, которые работают на изгиб и кручение.
Пултрузия
Волокна протягиваются через формующую фильеру вместе со связующим. Основная часть армирования располагается вдоль оси. В пултрузионной трубе углеволокно ориентировано преимущественно продольно, поэтому изделие эффективно воспринимает растяжение и изгиб вдоль своей оси.
Пултрузионные изделия хорошо работают на продольное растяжение и изгиб. При этом они чувствительнее к кручению и локальному поперечному сжатию.
Подходят для:
- тяг;
- распорок;
- продольно нагруженных элементов;
- конструкций без сильного зажима стенки.
Пултрузионные трубы не рекомендуется устанавливать в жесткие хомуты без предварительной проверки допустимой нагрузки.
Roll-wrapped
Слои предварительно пропитанного углеволокна укладываются на оправку. Метод позволяет комбинировать направления армирования — например, 0°, 90° и ±45°.
Правильно подобранная схема выкладки повышает сопротивление изгибу, кручению и локальному смятию. Подходят для лучей БПЛА и деталей, которые фиксируются в зажимных соединениях.
Филаментная намотка
Углеродная нить наматывается на вращающуюся оправку под заданными углами. Направление армирования можно адаптировать под требуемые показатели изгиба и кручения.
Технологию применяют для изделий, где требуется высокое сопротивление кручению при небольшой массе.

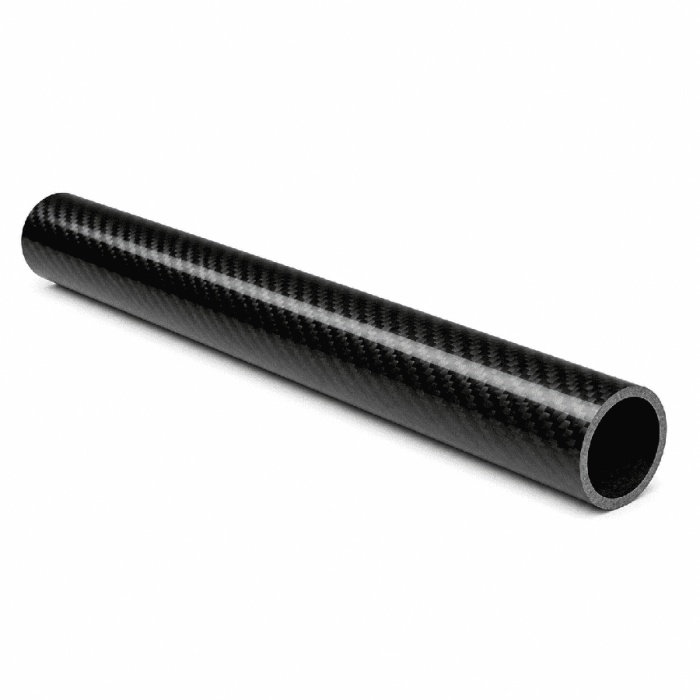

Влияет ли рисунок поверхности на прочность?
Внешнее плетение 3K Twill или Plain может выполнять преимущественно декоративную функцию. Углеволокно во внутренних слоях воспринимает основные механические усилия и определяет рабочие свойства трубы. Основные механические свойства определяют внутренние слои, направление волокон, характеристики связующего и качество формования.
Поэтому выбирать только по рисунку поверхности не следует.

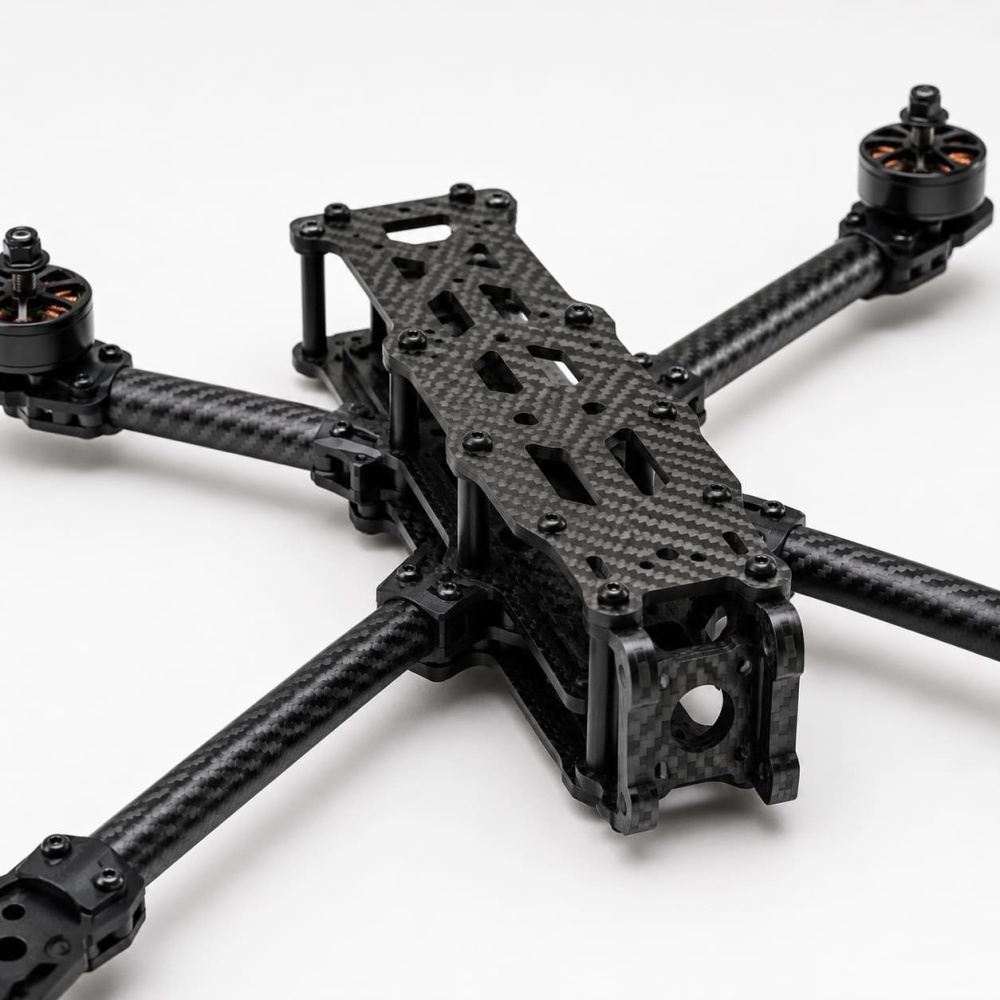

Подбор под конструкцию БПЛА
Если известны расчетные нагрузки, вес и вариант крепления, инженер поможет определить:
- изготовление;
- наружный и внутренний диаметр;
- толщину стенки;
- ориентация армирования;
- допустимые отклонения геометрии;
- температурный класс материала.
Карбон и радиосвязь
Углеволокно проводит электрический ток и может экранировать радиосигнал. Размещение антенны вплотную к углепластиковой трубе способно ухудшить качество связи и создать радиотень при отдельных положениях аппарата.
При проектировании конструкции:
- выносите активную часть антенны за пределы рамы;
- не размещайте трубу между антенной и наземной станцией;
- используйте диэлектрические крепления;
- проверяйте стабильность связи при разных положениях БПЛА;
- соблюдайте рекомендации производителя.
Необходимое расстояние между антенной и углепластиком зависит от рабочей частоты, типа антенны и компоновки аппарата.
Контакт карбона с алюминием
При контакте карбона и алюминия во влажной среде может возникнуть гальваническая коррозия. В таком соединении алюминиевая деталь постепенно разрушается.
Чтобы изолировать материалы друг от друга, используйте:
- прокладки из стеклоткани;
- диэлектрические втулки;
- защитные грунты и покрытия;
- подходящие клеевые составы.
Изоляцию необходимо предусматривать в хомутах, маунтах, стойках и других металлических узлах крепления.
Температура эксплуатации
Рабочая температура зависит от характеристик полимерной матрицы. При нагреве выше температуры стеклования Tg связующее теряет жёсткость, даже если углеродное волокно не повреждено.
Это необходимо учитывать при размещении труб рядом с двигателями, регуляторами и другой нагревающейся электроникой. Температурный класс материала должен соответствовать максимальному локальному нагреву трубки.
Обработка труб
Неправильная резка или сверление может привести к расслоению материала. Углеродная пыль электропроводна и опасна при вдыхании, поэтому обработка требует пылеудаления и средств индивидуальной защиты.
Резка
Используйте абразивные диски с алмазным напылением или мелкозубые твердосплавные полотна. Перед резкой зафиксируйте трубу и защитите место обработки от расслоения.
Сверление
Применяйте острые твердосплавные сверла для композитных материалов. Поддерживайте трубу в месте сверления и используйте плотную подложку на выходе инструмента.
Безопасность
При резке, сверлении и шлифовке необходимы:
- система пылеудаления;
- респиратор класса P2 или P3;
- защитные очки;
- очистка оборудования от электропроводной пыли.
Изготовление на заказ
Изготавливаем трубы по чертежам и техническим требованиям заказчика. Условия рассчитываем с учётом метода изготовления, геометрии, допусков и объёма партии. Готовые детали для БПЛА можно заказать с отверстиями, пазами, обработанными торцами и вклеенной фурнитурой.
Доступные работы:
- изготовление по заданным размерам;
- контроль диаметра, овальности и прямолинейности;
- торцевание;
- сверление отверстий;
- фрезеровка пазов;
- вклейка металлической или композитной фурнитуры;
- подготовка готовых сборочных узлов.
Требования к контролю качества согласовываем до запуска партии. По запросу предоставляем протоколы измерений или испытаний и подписываем NDA.
Рассчитаем серийную партию
Отправьте техническое задание или чертёж. Рассчитаем стоимость, проверим возможность производства и подготовим предложение с учётом объёма и требований.
Частые вопросы
Можно ли зажимать углепластик хомутом?
Результат зависит от технологии изготовления трубы и направления армирования. В пултрузионных изделиях основная часть волокон расположена вдоль оси, поэтому стенка чувствительна к локальному поперечному давлению. Сильный или неравномерный зажим может привести к смятию и расслоению.
Для крепления в хомутах лучше подходят трубы roll-wrapped или изделия, изготовленные методом филаментной намотки. Поперечные слои армирования помогают распределить давление и снижают риск повреждения стенки.
Как карбон влияет на дальность FPV-связи?
Карбон экранирует радиоволны и может создавать радиотень. Если углепластиковая труба перекрывает линию между антенной и наземной станцией, качество связи снижается.
Антенну следует вынести за пределы рамы и проверить работу радиоканала при разных положениях аппарата.
Нет. В большинстве конструкционных углепластиковых труб применяют термореактивную эпоксидную матрицу. После полимеризации она не становится пригодной для повторного формования при нагреве.
Превышение допустимой температуры может необратимо снизить жёсткость и прочность детали.
Чем углепластик отличается от углеволокна?
Углеволокно — это армирующий материал из углеродных нитей. После соединения со смолой и формования получается композитное изделие — углепластиковая труба, пластина или другая деталь.
Таким образом, волокна формируют армирующую основу, а связующее объединяет их в единую структуру.
Что делать, если алюминиевый маунт окислился в месте контакта с углепластиком?
Поврежденный алюминиевый элемент необходимо снять и проверить. Если коррозия повлияла на геометрию или прочность соединения, деталь следует заменить.
При повторной сборке углепластиковое волокно и алюминий нужно разделить диэлектрической прокладкой, покрытием или подходящим клеевым составом.
Можно ли сделать заказ нестандартного диаметра?
Да, возможность изготовления проверяется по техническому заданию. На стоимость и минимальный объем влияют диаметр, толщина стенки, длина, схема армирования и допуски.
Предоставляете ли вы образцы?
Образцы можно согласовать перед заказом серийной партии. Менеджер уточнит доступные размеры, изготовления и условия передачи.
Нужна трубка под конкретную нагрузку?
