Для каждой позиции указываем толщину, размеры, тип поверхности, схему выкладки слоев и фактические допуски.
Поставляем стандартные листы и выполняем раскрой деталей по чертежам заказчика.
- Толщина от 0,5 до 10 мм
- Биаксиальная и квазиизотропная выкладка
- Стандартные и высокотемпературные листы
- Документы и технические паспорта
- Раскрой на ЧПУ по DXF и STEP

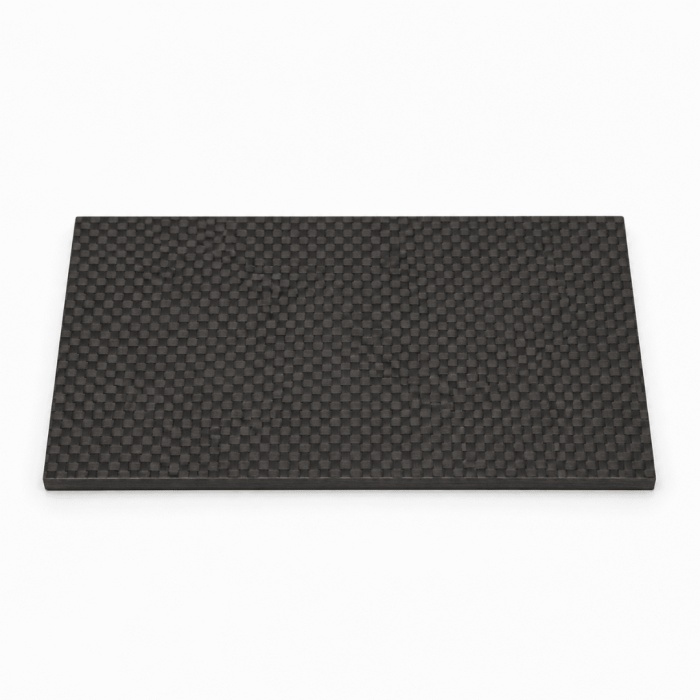

Каждый углепластиковый лист можно заказать в стандартном размере или передать в раскрой по чертежу.
в выборе материала?
Как выбрать листовой карбон

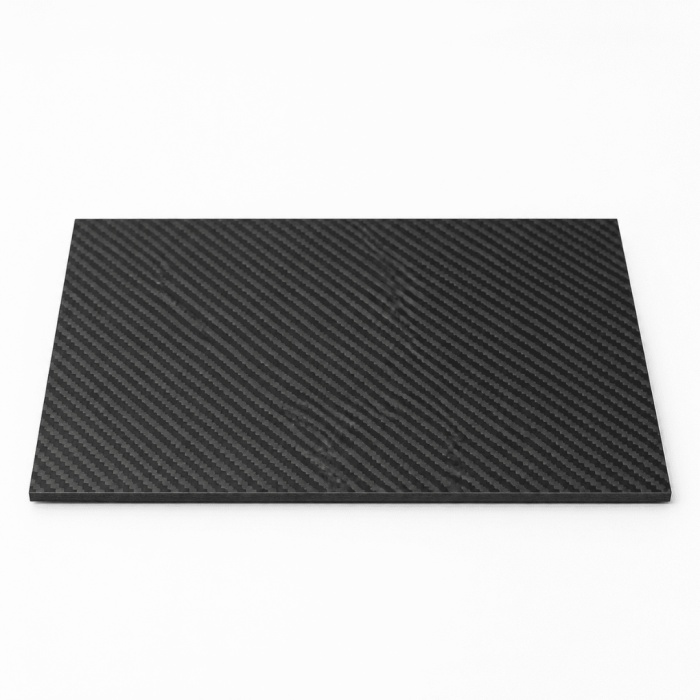

Рисунок поверхности — например, 3K Twill — не определяет прочность листа. Несущие свойства зависят от марки волокна, качества пропитки и внутренней схемы укладки силовых слоев.
Для производства компонентов БПЛА применяются два основных типа листов.
Биаксиальная выкладка 0/90°
Слои углеродного волокна расположены перпендикулярно друг другу. Углепластиковый материал эффективно работает на изгиб и растяжение вдоль двух основных осей.
Подходит для плоских деталей с предсказуемым направлением нагрузки:
- центральных листов рам;
- монтажных панелей;
- шасси;
- элементов крепления оборудования.
Квазиизотропная выкладка 0/90/±45°
Слои расположены под углами 0°, 90° и ±45°. Такая структура равномернее распределяет разнонаправленные нагрузки и лучше сопротивляется кручению.
Подходит для:
- лучей коптеров;
- силовых панелей корпуса;
- изделий сложной формы;
- элементов, испытывающих скручивающие нагрузки.
Как толщина влияет на жёсткость
Изгибная жесткость листового углепластика увеличивается быстрее ее массы. Чем толще углепластиковый лист, тем выше его сопротивление изгибу и тем больше масса конструкции.
Например, при переходе с 2 до 3 мм масса детали вырастает примерно в 1,5 раза, а расчетная жесткость на изгиб — примерно в 3,4 раза.
Поэтому увеличение толщины не всегда означает пропорциональное утяжеление конструкции. Точный выбор зависит от геометрии детали, направления нагрузок и допустимой массы аппарата.
Углепластик и бортовая электроника
Углепластик проводит электрический ток и экранирует радиосигналы. Эти свойства необходимо учитывать при проектировании и сборке БПЛА.
Экранирование сигнала
Углепластиковая рама может создавать радиотень. Не размещайте антенны GPS, VTX и приёмников управления так, чтобы лист перекрывал направление передачи сигнала.
Для стабильного радиоканала выносите антенны за пределы рамы и устанавливайте их на диэлектрические мачты или кронштейны.
Риск короткого замыкания
Контакт неизолированного провода, разъёма или участка платы с углепластиковой кромкой может привести к короткому замыканию.
Проверьте изоляцию:
- силовых и сигнальных проводов;
- полетных контроллеров;
- регуляторов ESC;
- SMA-разъёмов видеопередатчиков;
- мест прохода проводки через раму.
Особое внимание уделяйте обработанным кромкам и отверстиям под крепёж.

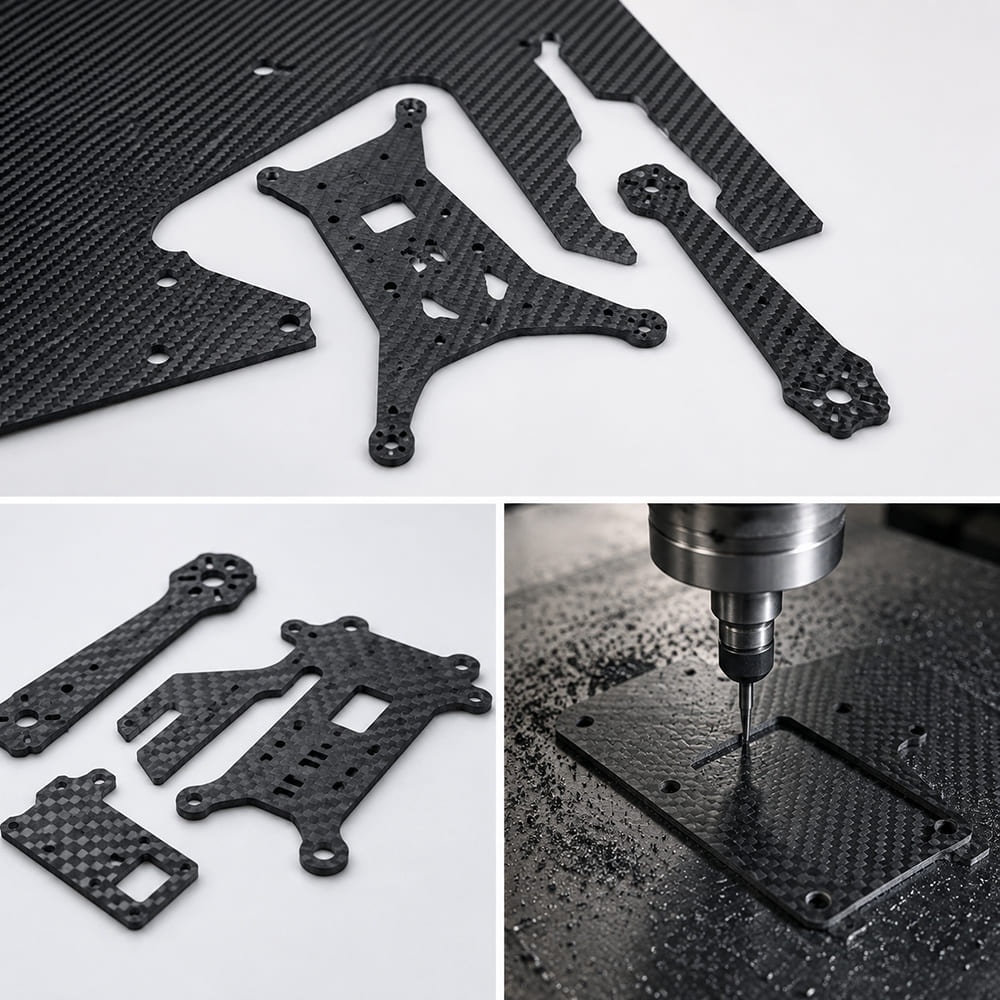

Раскрой на ЧПУ
Изготавливаем детали из листового углепластика по чертежам заказчика. Резка выполняется на фрезерных станках с ЧПУ с точностью до 0,1 мм.
Принимаем файлы в форматах DXF и STEP.
Как заказать
- Получаем чертеж. Вы отправляете файл с замкнутыми контурами заготовок и указываете необходимое количество.
- Проверяем технологичность. Инженер анализирует геометрию и проверяет минимальные радиусы внутренних углов с учетом диаметра фрезы. Стандартный диаметр — 1,5–2 мм.
- Оптимизируем раскладку. Размещаем детали на листе с минимальными отходами, чтобы снизить расход материала и стоимость партии.
- Выполняем резку. Изготавливаем изделия в согласованном количестве и проверяем геометрию.
- Обрабатываем кромки. По запросу снимаем фаски и герметизируем торцы для защиты углепластика от расслоения.
Рассчитаем стоимость партии
Прикрепите DXF- или STEP-файл и укажите количество деталей. Выполним расчет листового материала, подготовим оптимальную раскладку и согласуем срок изготовления.
Температура эксплуатации
Рабочая температура детали из углеродного волокна определяется не только углеродным волокном, но и характеристиками эпоксидной матрицы.
Стандартные листы рассчитаны на применение при нагреве до 80 °C. Для элементов, расположенных рядом с двигателями, регуляторами и другими источниками нагрева, поставляем высокотемпературные листы с порогом стеклования Tg до 150 °C.
Перед выбором углеродного волокна необходимо учитывать не только температуру окружающей среды, но и локальный нагрев внутри конструкции.
Контакт с алюминием
При прямом контакте карбона и алюминия во влажной среде может возникнуть гальваническая коррозия. Она постепенно разрушает алюминиевые стойки, крепления и другие части конструкции.
Чтобы разорвать электрический контакт между материалами, используйте:
- нейлоновые или фторопластовые шайбы;
- диэлектрические втулки;
- защитные покрытия;
- изолирующие прокладки.
Частые вопросы
Индекс показывает количество элементарных нитей в углеродном жгуте: 3 000, 6 000 или 12 000.
Размер жгута влияет на внешний рисунок и технологию производства ткани. Прочность готового листа определяется маркой волокна, схемой выкладки, качеством пропитки и режимом формования.
Для конструкционных изделий лазерная резка не рекомендуется. Перегрев повреждает эпоксидную матрицу и может вызвать обугливание кромок или локальное расслоение углепластика.
Для получения чистого среза используйте фрезеровку на ЧПУ или гидроабразивную резку.
Используйте острое сверло для композитных материалов. Сверлите на высоких оборотах с небольшой подачей и установите технологическую подложку. Она уменьшит риск вырыва волокон в месте выхода сверла.
При обработке обязательно удаляйте пыль и используйте средства защиты органов дыхания.
Для деталей, которые эксплуатируются во влажной среде или подвергаются ударам, герметизация рекомендуется.
Обработка торцов эпоксидной смолой или подходящим цианоакрилатным составом защищает открытые слои от влаги и снижает риск расслоения.
Возможность производства зависит от требуемого объёма, схемы выкладки и допусков.
Отправьте технические требования — проверим возможность изготовления и рассчитаем условия поставки.
Да, образцы можно запросить перед заказом партии. Менеджер уточнит доступные толщины, конфигурации и условия передачи материала.
Нужен лист под конкретную деталь?
