Подбираем связку под параметры аппарата: электродвигатель, регулятор скорости (ESC) и пропеллер. Учитываем взлётную массу, требуемое усилие, рабочий вольтаж, время полёта и условия эксплуатации.
- Двигатели и интегрированные приводные системы
- Компоненты T-Motor, Hobbywing и совместимые аналоги
- Техническая документация и результаты испытаний
- Подбор компонентов по ТЗ
- Серийные партии с документами
Не уверены
в выборе мотора?
Решения для разных задач
Поставляем отдельные двигатели и готовые решения для разных беспилотных аппаратов. Для каждого беспилотного проекта подбираем приводной комплекс с учетом веса, режима полёта и условий эксплуатации. Решения подходят для серийных БПЛА, FPV-систем и агродронов. При расчете учитываем мощность, параметры аккумулятора и характеристики пропеллера.
FPV-дроны
Двигатели с высокой удельной мощностью для динамичного полёта и быстрых изменений тяги. При подборе учитываем размер пропеллера, напряжение аккумулятора и маневренность.
Для FPV-платформ доступны моторы под пропеллеры 7–10 дюймов с различными значениями KV.
Дальние полёты
Решения с акцентом на эффективность в крейсерском полете. Подбираем электромотор и пропеллер так, чтобы снизить потребляемый ток и увеличить продолжительность работы.
Такая платформа рассчитана на продолжительный полет с минимальным расходом энергии.
Промышленные платформы
Приводные системы для инспекции, картографии и аэрофотосъемки. Основные требования — стабильная работа под нагрузкой, небольшой уровень вибраций и предсказуемые параметры.
Для беспилотных платформ подбираем приводную систему с учетом полезной нагрузки, продолжительности полета и режима применения.
Тяжелые БПЛА и агродроны
Интегрированные комплекты для систем с большой полезной нагрузкой. Доступны решения с защитой от пыли и влаги, а также совместимыми регуляторами и пропеллерами.
Для каждого агродрона рассчитываем требуемую мощность с запасом на устойчивый полет, манёвры и изменение массы полезного груза.
Оригинальные компоненты и совместимые аналоги
Поставляем двигатели и силовые установки T-Motor, Hobbywing и других производителей. Для каждой позиции сверяем артикул, маркировку и заявленные технические характеристики.
При подборе аналога тестируем:
- стендовые кривые и эффективность;
- рабочее напряжение и ток;
- монтажные размеры;
- массу;
- диаметр и шаг пропеллера;
- совместимость с ESC;
- разъёмы и протоколы управления.
По запросу предоставляем образцы для стендовых и летных испытаний. Работаем с T-Motor и Hobbywing по официальным каналам.

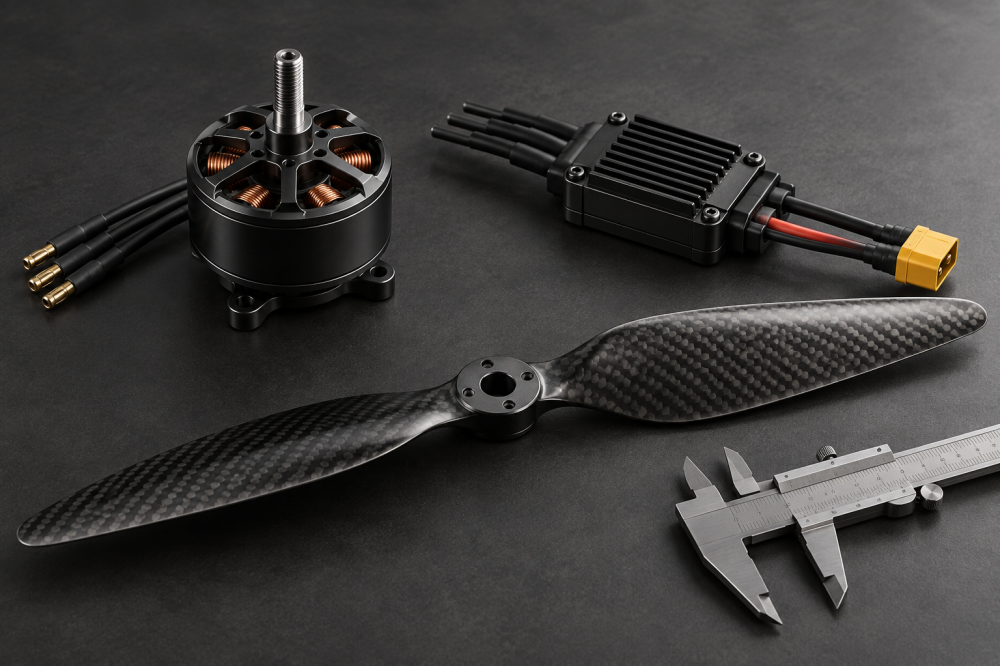

Как подобрать приводную установку
Двигатель нельзя выбирать только по KV или типоразмеру статора. Итоговые характеристики зависят от всей связки: мотора, регулятора, пропеллера и аккумулятора.
Для расчета потребуются:
- взлетная масса аппарата;
- количество двигателей;
- требуемый запас тяги;
- напряжение аккумулятора;
- размер и шаг пропеллера;
- расчётное время полёта;
- высота и температура эксплуатации;
- применение беспилотной системы.
По этим данным инженер подготовит спецификацию и предложит совместимые компоненты.
Первичный подбор по типу аппарата
FPV-дрон 7″
Двигатель с подходящим KV и запасом мощности для маневренного полета. Конфигурацию рассчитываем с учётом напряжения батареи и массогабаритных характеристик конструкции.
Long Range 10″
Связка двигателя и пропеллера с упором на эффективность в г/Вт и снижение потребляемой энергии.
Агродрон
Двигательная установка с высокой тягой и защитой от внешней среды. Учитываем продолжительную эксплуатацию под нагрузкой и необходимость стабильного охлаждения.
Инспекционная платформа
Комплект с небольшим уровнем вибраций и предсказуемым поведением в режиме висения.
Типовые конфигурации подходят только для первичной оценки. Окончательный выбор необходимо проверять расчетом и стендовыми испытаниями.
Входной контроль серийных партий

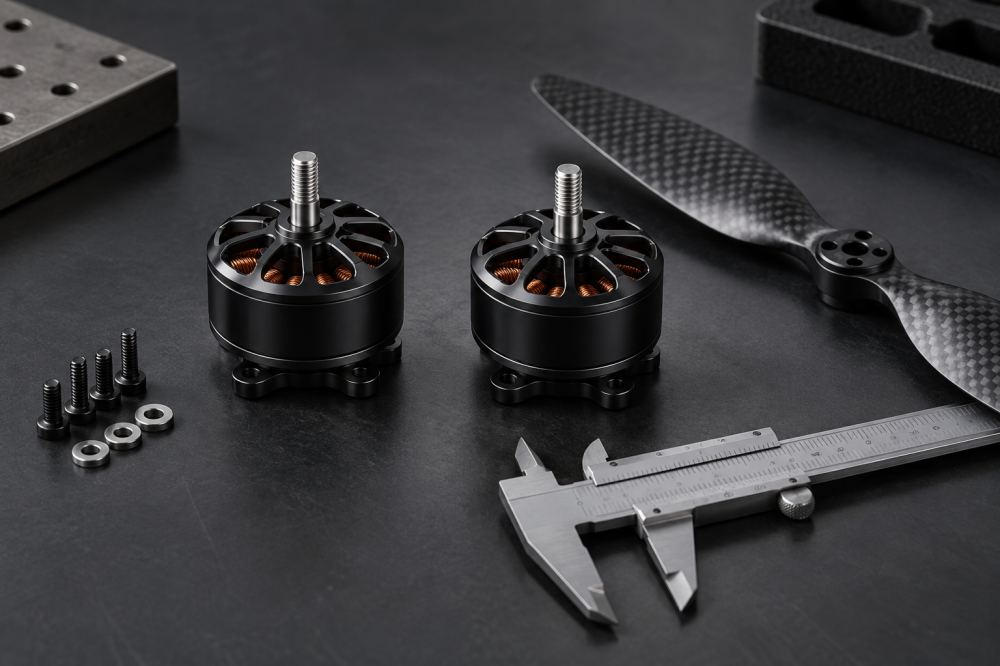

Подбор и проверка аналогов
Если исходный двигатель недоступен, подберем замену и проверим её по ключевым параметрам.
Как проходит квалификация аналога:
- Анализируем исходную модель. Изучаем паспорт изделия, чертежи и требования к приводной установке.
- Подбираем варианты. Сравниваем характеристики доступных двигателей и исключаем несовместимые позиции.
- Проверяем монтаж. Сверяем размеры, крепёжные отверстия, вал, вес и разъёмы.
- Сравниваем характеристики. Оцениваем тягу, ток, эффективность и температурный режим.
- Передаем образцы. По согласованию поставляем компоненты для стендовых и летных испытаний заказчика.
Замена считается подтвержденной после проверки в составе конкретной силовой установки.
Частые вопросы
Почему мотор дрона нагревается без перегруза по весу?
Нагрев может быть связан не только с весом аппарата. Среди возможных причин:
- завышенные коэффициенты D в настройках полетного контроллера;
- неправильная фильтрация;
- механические вибрации;
- поврежденный или погнутый вал;
- крепёжный винт, касающийся обмотки;
- неверные тайминги контроллера хода;
- неподходящий пропеллер;
- недостаточное охлаждение.
Причину следует искать во всей силовой системе, а не только в двигателе.
Чем двигатель для FPV отличается от двигателя тяжёлого БПЛА?
Для FPV важны быстрый отклик, небольшая масса и высокая удельная производительность. В тяжелых беспилотных системах приоритетны продолжительная эксплуатация под нагрузкой, стабильный температурный режим и совместимость с крупными пропеллерами.
Как выбрать мотор для FPV-платформы?
Учитывайте размер пропеллера, KV, тип аккумулятора, вес беспилотной платформы и требуемую мощность. Выбранную связку необходимо проверить по таблицам производителя и результатам стендовых тестов.
Какая мощность требуется агродрону?
Расчет зависит от взлётной массы, количества моторов, полезного груза и условий полета. Для агродрона важно предусмотреть резерв для устойчивого полета и охлаждения электроники.
Как учитывать высоту эксплуатации?
С увеличением высоты плотность воздуха снижается. При тех же оборотах пропеллер создаёт меньшую тягу, а охлаждение двигателя и ESC становится менее эффективным.
Для работы на высоте необходимо предусмотреть запас по тяге, току и температурному режиму. Окончательную конфигурацию следует проверить в условиях, близких к реальной эксплуатации.
Что означает маркировка 2207, 2812 или 4014?
Маркировка обычно обозначает размеры статора. Например, 2207 — это статор диаметром 22 мм и высотой 7 мм.
Она не описывает внешний диаметр двигателя, его полную высоту, монтажные отверстия и длину вала. Поэтому моторы с одинаковым типоразмером статора не всегда взаимозаменяемы.
Можно ли использовать двигатель 2500KV с аккумулятором 6S?
Программное ограничение газа уменьшает максимальные обороты в штатном режиме, но не устраняет риск пикового напряжения и тока.
При резких изменениях нагрузки двигатель может перегреться, потерять синхронизацию с ESC или выйти из строя. Безопаснее использовать электродвигатель, рассчитанный производителем на выбранное напряжение.
Чем отличается отдельный двигатель от интегрированной силовой установки?
Отдельный двигатель требует самостоятельного подбора ESC, пропеллера и креплений. Интегрированная система поставляется как согласованный комплект, компоненты которого рассчитаны на совместную работу.
Готовые комплекты сокращают время интеграции, но выбор всё равно необходимо проверять по весу и режимам работы конкретного БПЛА.
